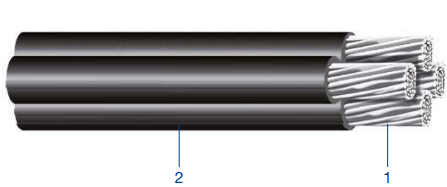

09 05 Závěsné a samonosné kabely nn s hliníkovými jádry

Položky montáže kabelů a vodičů neobsahují následující činnosti, které je nutno rozpočtovat samostatně:

Mechanizmy a lešení:  Např. montážní plošiny, jeřáby bagry . Lešení většího rozsahu, malá, přenosná lešení do 1,5 m  jsou v započítána v dané položce nebo přirážkou práce ve výšce.

Stavební práce: Veškeré související stavební připomoci.

Ukončení a zapojení: Buď je součástí položek krabicových rozvodek a skříní  nebo se oceňuje samostatnými položkami

Nosné konstrukce: Montáž, výroba konstrukcí

Speciální průchody: Protahování kabelů těsnicími průchodkami v ochranných stěnách, protipožárními průchodkami, ucpávkami a nátěry.

Tvárnicové trasy, chráničky pod komunikacemi, kolektory apod.: Uložení do souvislých tras, případně s komorami se rozpočtuje základní položkou (kabely volně položené) s použitím příplatku za zatažení.

Výchozí revize: Měření izolačních stavů a zkoušky zvýšeným napětím.

Geodetické práce: Zaměření skutečného provedení a vytyčování tras v terénu.

Hlavní body organizace práce při instalaci závěsných kabelů:

• Příprava a legislativa: Zajištění povolení pro vstup na pozemky nebo sloupy a vytyčení ostatních inženýrských sítí.
• Zajištění pracoviště: Označení pracovního prostoru dopravním značením a zajištění ochranných pásem pod vedením.
• Kontrola nosných prvků: Revize pevnosti sloupů, stěn budov a montáž kotevních i nosných konzol.
• Příprava technologie: Rozmístění odvíjecích bubnů, montážních kladek a pomocných tažných lan.
• Tahání a napínání: Pozvolné rozvinování kabelu přes kladky, aby nedošlo k překročení povoleného tahu a poloměru ohybu.
• Kotvení a regulace: Nastavení správného průvisu kabelu podle montážních tabulek (v závislosti na teplotě) a jeho zafixování v kotevních svorkách.

Náročnost práce

• Fyzická náročnost: Vysoká. Zahrnuje manipulaci s těžkými bubny, ruční tahání kabelů a práci ve výškách.
• Klimatická závislost: Značná. Práci nelze bezpečně vykonávat za silného větru, námrazy, bouřky nebo hustého deště.
• Technická kvalifikace: Střední až vysoká. Vyžaduje osvědčení pro práci ve výškách, odbornou způsobilost v elektrotechnice (dle platné legislativy) a znalost práce s mechanizací (plošiny, navijáky).
• Rizikové faktory: Pád z výšky, úraz elektrickým proudem (při souběhu s distribuční sítí) a riziko zranění při přetržení napínaného lana.

Specifika montáže samonosných kabelů

1. Příprava a kontrola před montáží

• Kontrola teploty: Montáž a rozvinování se smí provádět pouze při teplotách nad -5 °C (někteří výrobci doporučují kvůli křehkosti plastů ideálně nad +4 °C).
• Příprava podpěrných bodů: Kontrola stability a stavu sloupů, střešníků či konzol. Osazení nosných a kotevních háků či konzol.
• Ochrana před vlhkostí: Po celou dobu manipulace musí být konce kabelů utěsněny ochrannými izolačními koncovkami proti vniknutí vody. [1, 2, 3]

2. Rozvinování a tažení kabelu

• Zákaz vlečení po zemi: Kabel se musí odvíjet zásadně z vhodného odvíjecího zařízení (stojanu/cívky). Tahání přímo po zemi nebo přes ostré hrany je zakázáno, aby nedošlo k poškození izolace.
• Použití montážních kladek: Na podpěrné body se dočasně upevní montážní kladky (případně speciální nosné svorky určené pro tah).
• Tažení svazku: Pomocí tažného lana a pomocné punčochy se kabel plynule a bez trhání zatahuje přes kladky. Tlačit či táhnout se musí vždy všechny stočené vodiče současně.

3. Kotvení, napínání a regulace průhybu

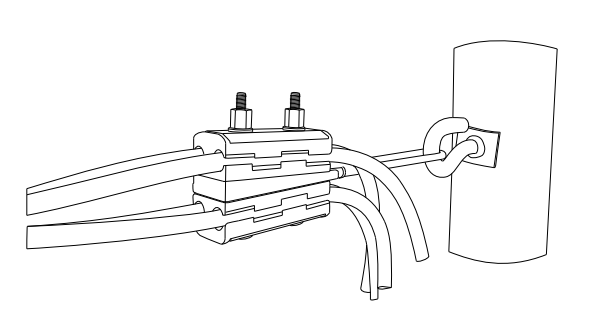

• Pevné ukotvení na začátku: První konec trasy (nebo odbočení z distribuční sítě) se mechanicky zajistí v kotevní (tahové) svorce.
• Napínání svazku: Kabel se na druhém konci napíná pomocí zvedáku (hupcuku) nebo navijáku.
• Regulace průhybu: Síla napnutí se kontroluje podle montážních tabulek výrobce. Velikost povoleného průhybu (prověšení) přímo závisí na délce pole (vzdálenosti sloupů), průřezu kabelu, námrazové oblasti a aktuální teplotě okolí.
• Koncové ukotvení: Po dosažení správného průhybu se kabel na konci úseku zafixuje do druhé kotevní svorky.

Práce ve výškách: Každá práce nad 1,5 metru nad zemí vyžaduje bezpečné zajištění (kolektivní ochrana jako plošiny, nebo osobní zajištění).
Školení a způsobilost: Pracovníci musí mít platné školení pro práce ve výškách a lezeckou techniku.
Elektrotechnická způsobilost: Při práci v blízkosti živých částí pod napětím musí mít pracovníci kvalifikaci dle platné legislativy (v ČR dříve vyhláška 50/1978 Sb., nyní zákon č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb.).
Zákaz práce za špatného počasí: Práce na sloupech a plošinách se musí přerušit při větru nad 11 m/s (u plošin dle manuálu výrobce), při bouřce, silném dešti, sněžení nebo teplotách pod -10 °C.
Kontrola stability: Před výstupem na sloup se musí vizuálně a mechanicky ověřit jeho stabilita (riziko uhnilých nebo popraskaných pat Sloupů).
Zajištění podloží: Pracovní zóny pod místem instalace musí být označeny páskou nebo zábranami, aby padající předměty nezranily chodce.
Bezpečnostní přestávky: Při dlouhodobém visu v postroji nebo při těžké fyzické manipulaci musí být vymezen čas na odpočinek, aby se předešlo orthostatickému šoku a únavě.

Pro instalaci závěsných kabelů jsou povinné tyto ochranné pomůcky:

Reflexní oděv: Pracovní oděv s reflexními prvky (třída 2 nebo 3) pro viditelnost na komunikacích.

Přílba pro práci ve výškách: S podbradním páskem, který drží helmu na hlave i při pádu (podle normy EN 12492).

Zachycovací postroj: Celotělový postroj pro práce ve výškách a polohování (normy EN 361 a EN 358).

Spojovací a tlumicí prvky: Lanové zkracovače, tlumiče pádu a karabiny s pojistkou zámku.

Pracovní obuv: Kotníková obuv s protiskluzovou podrážkou a ochrannou špičkou (kategorie S3).

Ochranné rukavice: Mechanicky odolné rukavice pro tahání lan. Při práci v blízkosti napětí pak dielektrické rukavice.

Ochranné brýle: Ochrana očí před odletujícími nečistotami, větvemi nebo při krácení kabelů.

1. Bezpečnost a prevence úrazů

• Zajištění proti pádu: Celotělový postroj, tlumicí lano a zachycovače pádu jsou při práci nad 1,5 metru povinné.
• Zkouška beznapěťového stavu: Každý kabel před dotykem ověřte kalibrovanou zkoušečkou.
• Zajištění pracoviště: Pod místem zásahu vytyčte bezpečnostní zónu, aby padající nářadí nezranilo osoby dole.
• Ochranné pomůcky: Dielektrické rukavice, přilba s podbradním páskem a ochranné brýle proti úlomkům drátů.

2. Ergonomie při práci nad hlavou

• Rotace úkolů a pauzy: Nedržte ruce nahoře déle než 5 minut v kuse, svaly se rychle překyselí.
• Poloha krční páteře: Nezaklánějte hlavu v extrémním úhlu, raději posuňte plošinu nebo žebřík dál, abyste viděli před sebe.
• Používání opory: Využívejte polohovací pásy a opěrky, abyste váhu těla přenesli do popruhů a ulevili zádům.
• Ergonomické nářadí: Používejte lehké aku-nářadí, odlehčené kleště a závěsné balancéry, které drží váhu nástrojů za vás.

3. Organizace pracovního místa

• Brašny na nářadí: Všechny nástroje mějte na dosah ruky v pase, abyste se pro ně nemuseli otáčet ani ohýbat.
• Správný úhel žebříku: Při použití opěrného žebříku dodržujte bezpečný sklon \(70^{\circ }\) až \(75^{\circ }\).
• Stabilita podkladu: Nikdy nenatahujte kabely ze žebříku, který stojí na nerovném nebo kluzkém povrchu.
